液压传动原理

       以油液作为工作介质，通过密封容积的变化来传递运动，通过油液内部的压力来传递动力。

         动力部分：将原动机的机械能转换为油液的压力能（液压能）。例如：液压泵。

          执行部分：将液压泵输入的油液压力能转换为带动工作机构的机械能。例如：液压缸、液压马达。

          控制部分：用来控制和调节油液的压力、流量和流动方向。例如：压力控制阀、流量控制阀和方向控制阀。

          辅助部分：将前面三部分连接在一起，组成一个系统，起贮油、过滤、测量和密封等作用。例如：管路和接头、油箱、过滤器、蓄能器、密封件和控制仪表等。

      2 液压缸按结构分类▼

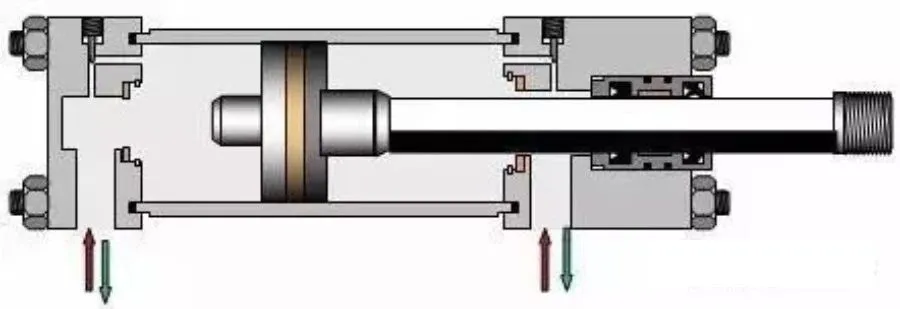

       活塞式液压缸：单活塞杆液压缸只有一端有活塞杆。其两端进出口油口A和B都可通压力油或回油，以实现双向运动，故称为双作用缸。

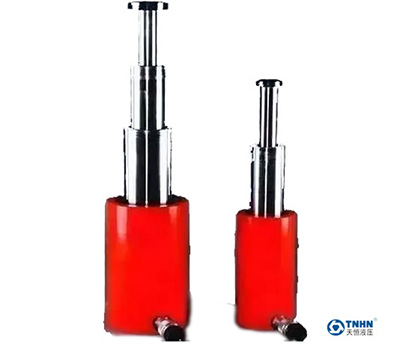

      伸缩式液压缸：具有二级或多级活塞，伸缩式液压缸中活塞伸出的顺序式从大到小，而空载缩回的顺序则一般是从小到大。伸缩缸可实现较长的行程，而缩回时长度较短，结构较为紧凑。此种液压缸常用于工程机械和农业机械上。

       摆动式液压缸：是输出扭矩并实现往复运动的执行元件，也称摆动式液压马达。有单叶片和双叶片两种形式。定子块固定在缸体上，而叶片和转子连接在一起。根据进油方向，叶片将带动转子作往复摆动。

      3 液压缸的主要参数▼

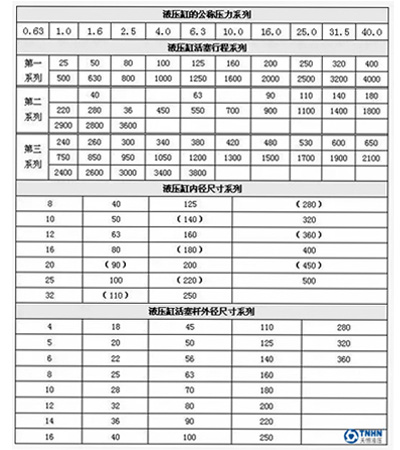

      液压缸的主要参数包括压力、流量、尺寸规格、活塞行程、运动速度、推拉力、效率和液压缸功率等。

      压力：压力是油液作用在单位面积上的压强。计算公式p=F/A，即作用在活塞上的载荷除以活塞的有效工作面积。在同一个活塞的有效工作面积上，载荷越大，克服载荷所需要的压力就越大。

      液压缸依照使用压力可分为下列规格：70kgf/cm平方(7Mpa)称低压液压缸，140kgf/cm平方(14Mpa)称中压液压缸，210kgf/cm平方(21Mpa)称高压液压缸。
